FDG610 FLANGE FACER
Front Range: 2 – 24" (50 – 610mm)
https://www.youtube.com/watch?v=HozGrdiNpno&t=
Leve, Portátil e Poderoso - Projetado para fazer o trabalho RÁPIDO!
Uma máquina de flange leve e forte montada internamente para todos os tipos de flange voltada para todos os tipos de flange, usinagem de ranhura de vedação, preparação de solda e contador chato.
FDG610 é uma máquina flange versátil que permite enfrentar, bisbisar e girar flanges de tubo, válvula e bomba com facilidade. O sistema de montagem de duas peças torna a configuração e o alinhamento desta máquina rápido e fácil. Permite que um operador configure facilmente a máquina e comece a usinar em apenas alguns minutos.
EspecificaçãoNos Métrica
Detalhes Técnicos | ||
Diâmetro frontal: | ||
Diâmetro min facing | 2,0 polegadas | 50 mm |
Diâmetro máximo | 24,0 polegadas | 609,6 mm |
Diâmetro de montagem do ID | ||
Monte Min I.D. | 2,0 polegadas | 50 mm |
Max I.D. Mount | 20 polegadas | 508 mm |
Curso: | ||
Curso de alimentação da ferramenta | 2,0 polegadas | 50 mm |
Ângulo giratório do post da ferramenta | + / - - 30⁰ | |
R.p.m | Min:0 | Max:42 |
Motor Hp (pneumático) | 0,89 kW | 1.2 Hp |
Consumo/ fornecimento de ar necessário | 42 S.C.F.M | 1,2 m3/min |
Aproximadamente peso operacional | 99 lbs | 45 kg |
Aproximadamente peso de transporte | 136 lbs | 62 kg |
Dimensões de navegação aproximadamente Comprimento x Largura x Altura | 26 x 18 x 16 polegadas | 670 x 450 x 400 m |
Enfrentando taxas de alimentação | ||||
polegadas/rev | mm/rev | Sulcos por polegada | Sulcos por mm | |
Parafuso de chumbo de 1,00mm (opcional) | ||||
Bem | 0.004 | 0.114 | 224 | 880 |
Grosseiro | 0.018 | 0.455 | 56 | 220 |
Parafuso de chumbo de 1,25 mm (padrão) | ||||
Bem | 0.006 | 0.142 | 179 | 700 |
Grosseiro | 0.022 | 0.568 | 45 | 180 |
Parafuso de chumbo de 1,75 mm (padrão) | ||||
Bem | 0.008 | 0.199 | 128 | 500 |
Grosseiro | 0.031 | 0.795 | 32 | 130 |
OPERAÇÃO DE TREINAMENTO
A DTH tem ensinado os fundamentos e pontos finos da operação de ferramentas de máquinas portáteis há praticamente tanto tempo quanto estamos inventando e construindo as ferramentas.
No DTH Global Learning Center, situado em nossa sede corporativa perto de Shenzhen, Guangdong.fornecemos treinamento para operadores de máquinas em segurança de ferramentas de máquinas portáteis e configuração e operação de máquinas.
Os trainees também recebem dicas técnicas e ferramentas para melhorar a eficiência operacional, com a grande maioria de todos os programas dedicados a atividades práticas e desenvolvimento de habilidades.
A equipe de instrução da DTH inclui especialistas em construção naval, geração de energia, engenharia civil, re-construção de pontes, petroquímica e outras indústrias.
Seja um curso regularmente agendado no Global Learning Center, ou currículo personalizado realizado em sua instalação, seus maquinistas se beneficiarão de cursos desenvolvidos por algumas das autoridades mais respeitadas do negócio.
Ligue para nós hoje para se inscrever em uma aula regularmente agendada, ou conversar conosco sobre como podemos personalizar um programa de treinamento para sua aplicação especializada.
Configuração e remoção rápidas e fáceis
• Chuck de montagem separado.
• Todo o centro e nivelamento é feito no chuck.
Leve
• Corpo de máquina pesa apenas 45 kg.
• Menor mandril de montagem pesa cerca de 2,2 kg.
Operação Segura e Silenciosa
• Seletor de taxa de alimentação estacionária.
• A máquina é controlada sem tocar em nenhuma parte móvel.
• O ar de exaustão é roteado através do corpo da máquina para maior abafamento.
Operação Simplificada
• Interruptor seletor único para alimentação radial bidirecional ou alimentação vertical.
• Um tamanho de chave para fixar mandíbulas e parafuso de desenho corporal.

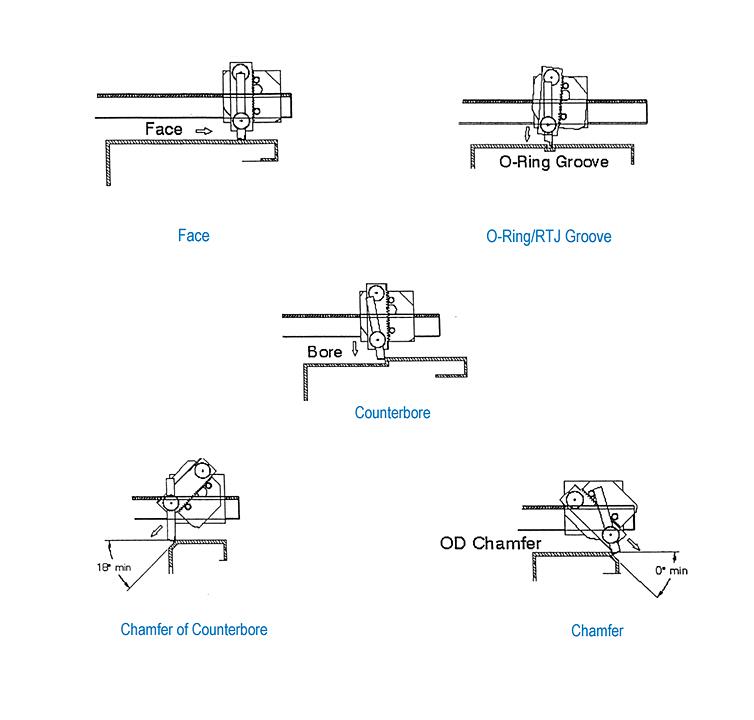

Corta Chamfers e Sulcos
• Cabeça de ferramenta composta e downfeed para ângulos de corte e ranhuras.
A máquina FDG610 é fornecida completamente com kit de ferramentas, incluindo ferramentas e inserções, lubrificador de filtro de ar e conexão de mangueira, toda a base de montagem e extensões necessárias, caixa de armazenamento/expedição, certificado CE, lista de embalagem e manual.
CONFIGURAÇÕES DE FERRAMENTAS OPCIONAIS
Kit de reposição recomendado de 2 anos | Diário virando anexo – Alimentação do atacante |
Surface Comparator – Multi Disciplina | Braço de surfe de 2 a 12" |
18.5 KW, bomba de 60LPM, 100 BAR | Kit de usinagem de anéis de lente |
Comparador de superfície | 1.5 '' Collet Base Assembly |
Kit de conversão hidráulica |
A máquina é fornecida completamente com kit de ferramentas, incluindo ferramentas e inserções, lubrificador de filtro de ar e conexão da mangueira, todas as bases de montagem e extensões necessárias, caixa de armazenamento/expedição, certificado CE, lista de embalagem e Manual.
Aplicativos
Petróleo, Gás e QuímicosGeração de Energia ◗ Equipamento pesado ◗ Construção e reparo de navios
Aplicações típicas:
• Flanges do sistema de tubulação• Bases de montagem de rolamento
• Flanges de válvula e flanges de capô• Hubs de drive final
• Flanges trocadores de calor• Bull gear faces
• Flanges de navio• Fabricação de equipamentos de mineração
• Flange enfrenta sistemas de tubulação• Anéis de slew
• Bombas de flanges de habitação• Bases de montagem de rolamento
• Preparação de solda• Guindaste pedestal flange.
• Pacotes de folhas de tubo.
O cliente sempre vem em primeiro lugar. Nós nos esforçamos para superar suas expectativas todas as vezes!
Podemos mobilizar flange de pequena e grande escala Enfrentando até 15 metros de diâmetro, cobre amplamente a aplicação, incluindo guindaste com cara de flange, reator de hidrogenação, Superfície de vedação de orifício vaporizador,Raise Flange Facer, superfície de vedação de sulcos RTJ, base de montagem da torre de guerra, base giratória da escavadeira, base giratória do navio carregador de navio, enorme compressor, base giratória da turbina, flanges para grandes vasos de pressão, flange lisa, flange gasket, superfície do trocador de calor, superfície de vedação de lente, vaso de pressão, avião de flange do local giratório, sulco de colisão, superfície elliptical, V-groove, V-groove, Chamfer , garantindo que seu equipamento esteja operacional o mais rápido possível.
Aplicação da máquina facer flange FDG610
